Les systèmes électriques modernes sont soumis à une pression constante, fonctionnent à des températures plus élevées et sont confrontés à des contraintes mécaniques plus importantes. Les fils sont soumis à la chaleur, aux vibrations et aux fluctuations de tension, ce qui les rend vulnérables aux pannes. La gaine en fibre de verre joue un rôle crucial dans l'atténuation de ces problèmes en fournissant une couche protectrice qui protège les câbles des facteurs environnementaux tels que la chaleur, l'abrasion et l'exposition aux produits chimiques. Ce guide offre des informations complètes sur la façon de sélectionner le bon manchon en fonction des températures nominales, des types de revêtement et des besoins de l'application. Vous apprendrez également à dimensionner et comparer correctement différentes options de gaines pour garantir la sécurité et la fiabilité à long terme des systèmes électriques, prolongeant ainsi leur durée de vie et améliorant leurs performances.
La gaine en fibre de verre est construite en tressant des fils de fibre de verre dans un tube flexible et durable qui offre une protection robuste aux fils et aux câbles. La structure tressée aide à conserver sa forme lors du pliage, assurant une couverture constante. Il offre également une isolation diélectrique stable, ce qui le rend idéal pour les applications à haute température et haute tension.
La gaine en fibre de verre peut être nue ou revêtue selon les besoins de l'application.
Catégorie | Gaine en fibre de verre non revêtue | Gaine en fibre de verre enduite |
Résistance à la chaleur | Le plus élevé ; adapté aux températures extrêmes | Inférieur; dépend du revêtement (par exemple, silicone ~200°C) |
Protection de l'environnement | Résistance limitée aux huiles et aux produits chimiques | Forte résistance à l'huile, au carburant et aux solvants (PVC/Silicone) |
Durabilité mécanique | Protection modérée contre l'abrasion | Performances d’abrasion améliorées (acrylique/PUR) |
Flexibilité | Peut durcir à haute température | Souvent plus flexible, notamment recouvert de silicone |
Meilleurs cas d'utilisation | Fours, serpentins haute température, moteurs classe H | Automobile, transformateurs, équipements industriels |
La gaine en fibre de verre prévient les pannes électriques en formant une barrière durable autour des conducteurs. Il réduit les arcs électriques, protège les fils des arêtes vives et minimise les dommages causés par l'huile, la poussière et l'humidité. Sa structure tressée ralentit également le transfert de chaleur, aidant ainsi l'isolation à rester stable sous une contrainte thermique continue. Ces effets de protection combinés garantissent la fiabilité du câblage dans les environnements électriques et industriels exigeants.
La gaine en fibre de verre supporte environ 155°C à 500°C, selon le revêtement et la construction. Les types non revêtus offrent la plus haute tolérance à la chaleur, tandis que les versions avec revêtement en silicone fonctionnent de manière fiable à près de 200°C. Les revêtements acryliques conviennent aux besoins à moyenne température, permettant aux ingénieurs d'adapter les gaines à des exigences thermiques et mécaniques spécifiques.
Fonctionnalité | Gaine en fibre de verre | Thermorétractable | Tubes en caoutchouc | Conduit en plastique |
Résistance à la chaleur | ★★★★★ | ★★☆☆☆ | ★★★☆☆ | ★★☆☆☆ |
Flexibilité | ★★★★☆ | ★★☆☆☆ | ★★★☆☆ | ★☆☆☆☆ |
Protection contre l'abrasion | ★★★★☆ | ★★★☆☆ | ★★★☆☆ | ★★★★★ |
Résistance diélectrique | Haut | Moyen | Moyen | Faible |
Capacité de retouche | Facile | Dur | Moyen | Dur |
La gaine en fibre de verre non revêtue offre une résistance exceptionnelle à la chaleur, ce qui en fait le choix idéal pour les environnements à haute température tels que les appareils de chauffage, les fours et les enroulements de moteurs de classe H. Sa capacité à maintenir une isolation stable sous une chaleur intense garantit des performances fiables dans des conditions extrêmes. Avec une exposition chimique minimale, cette gaine offre une protection durable contre la dégradation thermique, ce qui la rend adaptée aux applications où le maintien de la sécurité électrique et de l'intégrité de l'isolation est essentiel.
Le revêtement en silicone améliore la flexibilité et la rigidité diélectrique, ce qui le rend idéal pour les applications telles que les moteurs, les transformateurs et les assemblages électroniques. Cette gaine offre une résistance thermique fiable, empêchant la rupture de l'isolation à des températures élevées tout en garantissant une installation en douceur et une protection à long terme. Il est parfait pour les environnements où les performances électriques et la flexibilité sont cruciales.
La gaine en fibre de verre enduite d'acrylique offre une forte résistance à l'abrasion, offrant une durabilité accrue dans les environnements mécaniques. Il maintient la stabilité dimensionnelle dans les applications à température modérée, assurant une protection fiable là où la chaleur extrême n'est pas un problème. Cette gaine est particulièrement adaptée aux systèmes nécessitant des performances mécaniques robustes sans compromettre l'intégrité de l'isolation.
Les gaines en fibre de verre enduites de PUR excellent dans les environnements à forte usure, offrant une résistance supérieure à l'abrasion et aux contraintes mécaniques. Il est idéal pour les machines, les équipements d'automatisation et les systèmes de câbles dynamiques soumis à des vibrations continues. Le revêtement PUR améliore la longévité de la gaine, protégeant le câblage des dommages externes tout en conservant les performances d'isolation.
La fibre de verre non enduite offre la plus haute tolérance à la chaleur, ce qui la rend idéale pour les environnements extrêmes. La fibre de verre enduite de silicone offre une isolation fiable jusqu'à 200°C, offrant flexibilité et protection thermique dans des conditions de chaleur élevée. La fibre de verre enduite d'acrylique convient aux températures modérées, équilibrant le coût et la durabilité. Choisir la bonne classe thermique garantit des performances d’isolation et une longévité optimales dans diverses applications électriques, évitant ainsi les défaillances de l’isolation et améliorant la sécurité du système.
L'isolation ou la rigidité diélectrique des gaines en fibre de verre est cruciale pour garantir la sécurité électrique et prévenir les arcs électriques. Les tensions nominales typiques incluent 1 500 V, 2 500 V, 4 000 V et 7 000 V, des valeurs nominales plus élevées étant nécessaires pour les applications plus exigeantes. La sélection de la rigidité diélectrique appropriée garantit des performances fiables dans les systèmes haute tension, empêchant les défaillances d'isolation et assurant une protection à long terme.
Pour les systèmes exposés à l'huile ou aux produits chimiques, il est essentiel de choisir une gaine en fibre de verre enduite qui répond aux normes de test JIS C 2320. Cela garantit que le manchon peut résister à une exposition prolongée aux carburants, lubrifiants et solvants industriels sans se dégrader. Les revêtements tels que le PVC ou le silicone améliorent la résistance de la gaine aux produits chimiques agressifs, protégeant le câblage et garantissant une isolation électrique fiable dans les environnements exigeants. Cette protection supplémentaire prolonge la durée de vie des composants électriques.
Dans les applications où des vibrations ou des mouvements fréquents des câbles se produisent, les gaines en PUR et en fibre de verre recouvertes d'acrylique offrent une protection supérieure contre l'abrasion. Ces revêtements sont plus efficaces que le silicone ou la fibre de verre non revêtue dans les environnements à friction élevée. La résistance supplémentaire prolonge la durée de vie de la gaine, empêchant l'usure qui pourrait compromettre l'isolation, garantissant des performances constantes même dans des environnements industriels ou mécaniques exigeants.
La gaine en fibre de verre enduite de silicone offre une flexibilité exceptionnelle, permettant une installation facile dans des chemins de routage étroits ou complexes. Il conserve sa forme et sa flexibilité même à des températures élevées. En revanche, la fibre de verre non revêtue peut devenir rigide et moins flexible lorsqu'elle est exposée à la chaleur, ce qui peut poser des problèmes d'installation et affecter négativement la durabilité à long terme des câbles dans des environnements à haute température.
Les gaines en fibre de verre conformes aux normes UL, JIS et RoHS garantissent une isolation électrique fiable, la sécurité et la protection de l'environnement. La certification UL garantit la sécurité et les performances, JIS garantit des normes élevées au Japon et la conformité RoHS confirme que le produit est exempt de substances nocives. Ces certifications rendent le manchon adapté aux applications industrielles, automobiles et grand public tout en répondant à des exigences réglementaires et environnementales strictes.
Une mesure précise du diamètre extérieur (OD) à l'aide d'un pied à coulisse garantit que le manchon en fibre de verre s'ajuste correctement, évitant ainsi un étirement excessif. Un ajustement correct maintient les propriétés protectrices de la tresse, garantissant une isolation stable, empêchant les dommages aux fils et assurant la fiabilité à long terme des systèmes électriques. Un dimensionnement approprié est essentiel à la fois pour la stabilité mécanique et les performances électriques.
La sélection d'une gaine en fibre de verre avec un diamètre intérieur légèrement supérieur à celui du câble garantit une installation facile. Des manchons trop lâches peuvent glisser, tandis que des manchons trop serrés déforment la tresse, affaiblissant l'isolation et compromettant la stabilité mécanique et électrique du manchon, réduisant ainsi sa durabilité à long terme.
La gaine en fibre de verre se dilate lorsqu'elle est comprimée, ce qui facilite l'installation sur des connecteurs ou des faisceaux. Cependant, un étirement excessif de la tresse peut affaiblir sa rigidité diélectrique et sa durabilité mécanique, réduisant ainsi sa capacité à résister aux contraintes thermiques ou mécaniques au fil du temps et compromettant les performances à long terme dans les applications exigeantes.
Pour une installation fluide et professionnelle, utilisez un couteau chaud pour sceller les extrémités des gaines en fibre de verre , évitant ainsi l'effilochage. Fixez les extrémités avec des pinces ou des gaines thermorétractables et évitez les coudes brusques. Cela garantit que la gaine conserve son intégrité structurelle, son isolation électrique et ses performances, garantissant ainsi un fonctionnement optimal du système dans le temps.

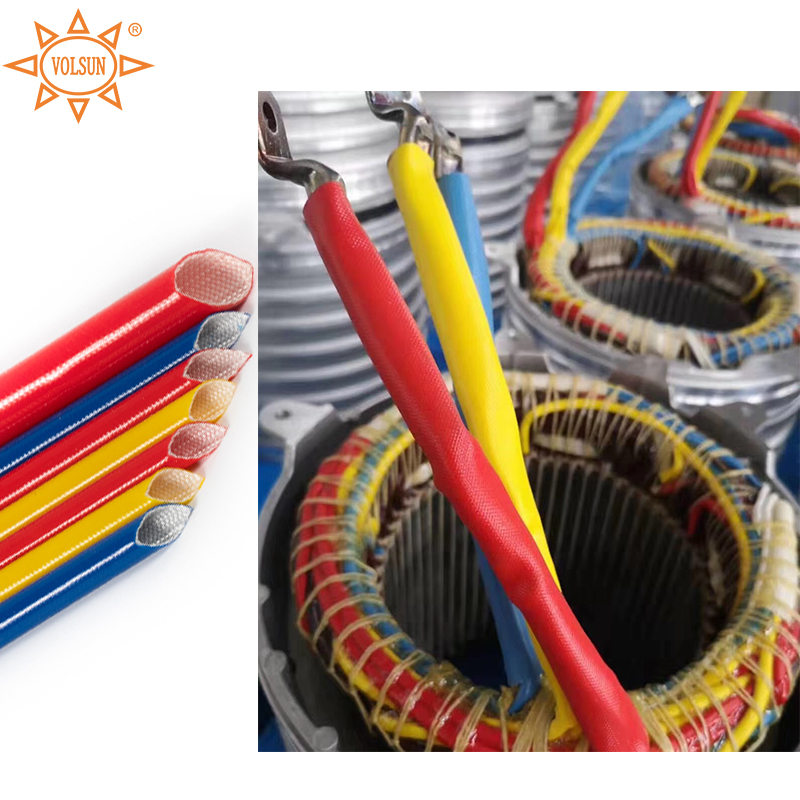

La gaine en fibre de verre protège efficacement les câbles d'enroulement de la chaleur, des vibrations et de l'exposition à l'huile, garantissant ainsi une isolation stable. Cela le rend idéal pour une utilisation dans les applications de machines tournantes et de transformateurs qui subissent des contraintes thermiques continues, empêchant ainsi la rupture de l'isolation et maintenant les performances électriques dans des environnements exigeants.
La gaine en fibre de verre enduite offre une protection exceptionnelle contre les huiles, les carburants, les vibrations et les cycles de chaleur rapides. Cela le rend parfait pour le câblage automobile, les systèmes EV et les composants exposés à l'usure mécanique et à des conditions chimiques difficiles, garantissant une isolation durable et une protection électrique fiable.
La structure tressée de la gaine en fibre de verre résiste aux vibrations constantes et aux charges mécaniques, fournissant une isolation fiable pour le câblage avionique, les circuits de commande et les harnais aérospatiaux. Cela garantit des performances électriques stables dans des environnements très sollicités, même dans les conditions les plus exigeantes rencontrées dans les applications aérospatiales.
Les gaines en fibre de verre sont conçues pour résister aux cycles thermiques et à l'abrasion, protégeant ainsi le câblage de commande des fours, des appareils de chauffage, des machines industrielles et des boîtiers électriques à haute température. Il garantit la stabilité de l'isolation à long terme, évitant les pannes et maintenant l'intégrité électrique dans les environnements industriels soumis à de fréquents changements de température.
Les gaines en fibre de verre avec des valeurs diélectriques élevées sont essentielles pour les systèmes haute tension, tels que les batteries de véhicules électriques, les circuits onduleurs et les équipements de conversion de puissance. Il garantit des performances d'isolation constantes, offrant une protection contre les contraintes de tension et garantissant le fonctionnement fiable des systèmes électriques dans les applications haute tension.
Lorsque vous manipulez des gaines en fibre de verre, portez des gants, des lunettes et des manches longues pour éviter les irritations causées par les fibres de verre. Utilisez un couteau chaud pour sceller les bords et éviter l'effilochage. Gardez toujours la gaine sèche et propre et installez-la uniquement lorsque l'équipement est complètement refroidi pour garantir une isolation sûre et efficace.
La fragilité indique souvent que le manchon a dépassé sa température nominale, provoquant la fissuration ou le durcissement du revêtement. Cela se produit généralement dans des environnements à haute température. Pour éviter la dégradation thermique et protéger votre système, sélectionnez une gaine résistante aux températures plus élevées ou optez pour de la fibre de verre non enduite, qui offre une résistance supérieure à la chaleur et reste durable dans des conditions extrêmes, garantissant ainsi la stabilité de l'isolation à long terme.
Le glissement se produit lorsque le diamètre intérieur est trop grand ou que le manchon n'est pas solidement fixé. Cela peut conduire à une protection peu fiable. Pour éviter cela, mesurez avec précision le diamètre extérieur du câble et sélectionnez une gaine en fibre de verre avec un diamètre intérieur légèrement plus grand. Utilisez des pinces ou des gaines thermorétractables pour fixer les extrémités, en maintenant une protection et une isolation constantes.
La défaillance de l'isolation est généralement causée par une rigidité diélectrique insuffisante ou une mauvaise résistance chimique. Pour éviter cela, assurez-vous que la classe de tension et l'indice de résistance à l'huile du manchon correspondent aux conditions environnementales du système. Cela garantit qu'il peut résister aux contraintes électriques, mécaniques et chimiques sans se briser, conservant ainsi des performances fiables dans les applications exigeantes.
Dans des environnements soumis à des vibrations constantes, la surface du manchon peut s'user, surtout si le revêtement est trop mou. Pour prolonger la durée de vie de la gaine, envisagez de passer à la fibre de verre enduite de PUR, qui offre une résistance supérieure à l'abrasion. Cela aide à protéger contre l'usure, garantissant que le manchon reste efficace même dans les machines et les systèmes dynamiques exposés à des mouvements mécaniques fréquents.
Les systèmes modernes sont confrontés à la chaleur et aux vibrations. La gaine en fibre de verre offre une protection stable. Elle améliore la sécurité des équipements exigeants. Suzhou Volsun Electronics Technology Co., Ltd. fournit des produits fiables qui améliorent les performances d’isolation et soutiennent la durabilité du système à long terme.
R : La gaine en fibre de verre protège les fils de la chaleur et de l'abrasion et est largement utilisée dans les moteurs et les transformateurs comme forme durable de gaine de câble.
R : La gaine en fibre de verre offre une forte isolation et une forte résistance à la chaleur, aidant à prévenir les arcs électriques et les pannes dans les environnements de gaine de câbles exigeants.
R : La gaine en fibre de verre enduite offre une résistance améliorée à l'abrasion et est idéale pour les machines vibrantes où la gaine de câble nécessite une durabilité accrue.
R : Mesurez le diamètre extérieur du fil et sélectionnez une gaine en fibre de verre légèrement plus grande pour garantir un ajustement correct et des performances fiables de la gaine de câble.
