Anneaux de mise à la terre d'arbre expliqués : comment ils fonctionnent et pourquoi votre moteur en a besoin

1. Une menace cachée dans les systèmes d’entraînement motorisés modernes

Avec l'utilisation généralisée des variateurs de fréquence (VFD) et des onduleurs contrôlés par PWM, les moteurs électriques fonctionnent plus efficacement que jamais. Cependant, ces systèmes d'entraînement modernes introduisent un problème souvent négligé : la tension et le courant de l'arbre.

S'il n'est pas correctement géré, ce phénomène électrique peut entraîner une défaillance prématurée des roulements, des temps d'arrêt inattendus et une augmentation des coûts de maintenance, en particulier dans les moteurs industriels, les pompes, les ventilateurs, les compresseurs et les éoliennes.

C'est là qu'une bague de mise à la terre d'arbre devient un composant de fiabilité critique plutôt qu'un accessoire optionnel.

2. Comment la tension et le courant de l'arbre sont générés

Dans les moteurs pilotés par VFD, la commutation à grande vitesse des transistors bipolaires à grille isolée (IGBT) crée une tension de mode commun haute fréquence. Cette tension se couple capacitivement entre :

• Stator et rotor

• Rotor et arbre

• Arbre et roulements

En conséquence, la tension de l'arbre s'accumule sur l'arbre du moteur. Une fois que la tension dépasse la rigidité diélectrique du film lubrifiant du roulement, elle se décharge brusquement sous forme de courant dans l'arbre.

Cette décharge ne se produit pas en douceur : elle se comporte comme un coup de foudre microscopique.

3. Cheminement des dommages aux roulements : usinage par décharge électrique (EDM)

Lorsque le courant de l'arbre traverse les roulements du moteur, il provoque un usinage par électroérosion (EDM). Chaque décharge crée de minuscules cratères sur le chemin de roulement. Au fil du temps, ces cratères se forment :

• Surfaces d'appui givrées ou cannelées

• Augmentation des vibrations et du bruit

• Dégradation accélérée des graisses

• Défaillance prématurée des roulements

Il est important de noter que la lubrification à elle seule ne peut pas arrêter les dommages causés par l'EDM, car la décharge électrique pénètre dans le film lubrifiant.

4. Solution d'ingénierie VOLSUN

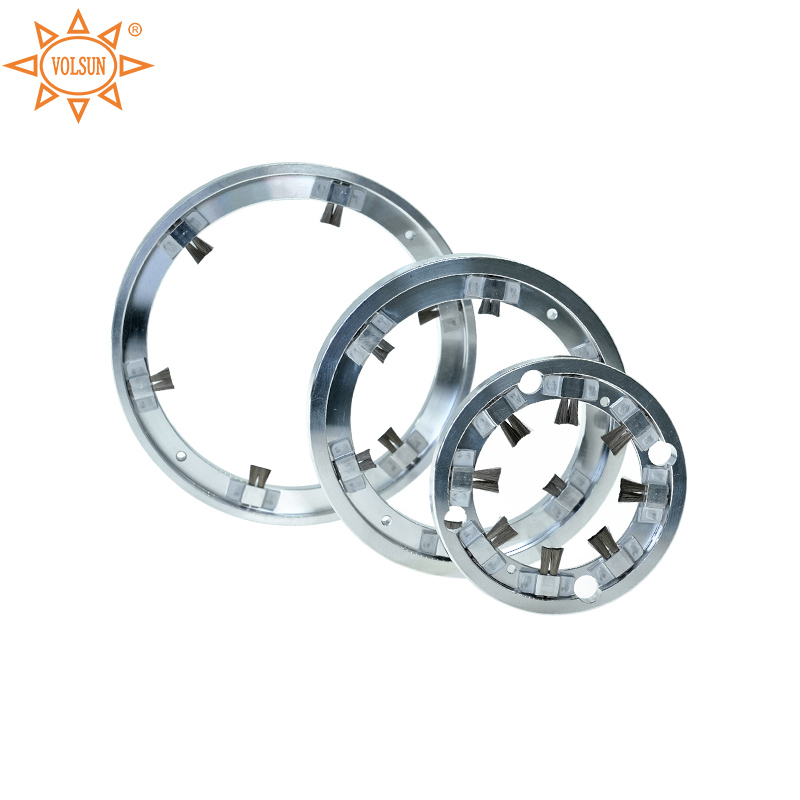

Les anneaux de mise à la terre de l'arbre VOLSUN sont conçus à l'aide de microfibres conductrices haute densité disposées circonférentiellement autour de l'arbre.

Cette conception garantit :

• Mise à la terre continue à 360 degrés

• Résistance de contact ultra faible

• Performances stables sous rotation à grande vitesse

• Dissipation efficace des courants de mode commun haute fréquence

En empêchant l'accumulation de tension à la source, l'anneau de mise à la terre élimine la cause profonde des dommages EDM, et pas seulement les symptômes.

5. Recommandations de sélection

• Pour sélectionner la bonne bague de mise à la terre de l'arbre, considérez :

• Type de moteur (induction AC, aimant permanent, servo)

• Méthode d'entraînement (VFD/PWM, fréquence de commutation de l'onduleur)

• Diamètre de l'arbre et état de surface

• Emplacement d'installation (côté entraînement ou côté non entraînement)

• Facteurs environnementaux (poussière, huile, humidité)

Pour les moteurs entraînés par variateur de puissance supérieure à quelques kilowatts, l'installation d'au moins un anneau de mise à la terre de l'arbre est fortement recommandée.

6. Limites d’application et limites de risque

• Les anneaux de mise à la terre des arbres sont très efficaces, mais ne constituent pas des solutions universelles :

• Ils ne remplacent pas une mise à la terre appropriée du système

• Une installation incorrecte peut réduire l’efficacité

• Les environnements extrêmement contaminés peuvent nécessiter une protection supplémentaire

• Dans certaines applications, des solutions combinées (bague de masse + roulement isolé) sont nécessaires

Conclusion

Une bague de mise à la terre d'arbre est une solution simple mais puissante à un problème électrique complexe introduit par les entraînements moteurs modernes.

En déchargeant en toute sécurité la tension de l'arbre avant qu'elle ne devienne destructrice, les bagues de mise à la terre de l'arbre protègent les roulements, prolongent la durée de vie du moteur et réduisent les temps d'arrêt imprévus.

Dans le monde actuel piloté par onduleur, la mise à la terre de l'arbre n'est plus facultative : elle est essentielle.
