La surchauffe est l'une des plus grandes menaces pour les composants électroniques. Sans une dissipation thermique adéquate, les performances peuvent se dégrader, voire conduire à une panne. Dans cet article, nous explorerons comment utiliser efficacement un coussin thermique en silicone. Vous apprendrez pourquoi ces coussinets sont essentiels pour maintenir des températures optimales et comment ils peuvent améliorer les performances de vos appareils.
Un tampon thermique en silicone est un matériau d'interface thermique (TIM) utilisé pour améliorer le transfert de chaleur entre les composants générateurs de chaleur et leurs dispositifs de dissipation thermique, tels que les dissipateurs thermiques. Il est constitué de caoutchouc de silicone organique associé à des charges thermiques hautes performances. Cette combinaison rend les coussinets doux, flexibles et compressibles, leur permettant de combler efficacement les petits espaces entre les surfaces nécessitant une dissipation thermique.
Contrairement aux pâtes thermiques, qui peuvent être salissantes et difficiles à appliquer, les tampons thermiques en silicone offrent une solution plus propre et plus pratique. Ils sont préformés et prêts à être installés, ce qui en fait un choix pratique pour une variété d'appareils électroniques.
La conductivité thermique est une propriété clé des matériaux utilisés pour la dissipation thermique. Il mesure la capacité d'un matériau à transférer la chaleur. Les coussinets thermiques en silicone ont généralement des indices de conductivité thermique allant de 1 à 8 W/(m·K), ce qui leur permet de déplacer efficacement la chaleur des composants électroniques vers les dissipateurs thermiques.
Voici comment ils contribuent à la dissipation de la chaleur :
● Conductivité thermique : plus la valeur est élevée, meilleures sont les performances du matériau en matière de transfert de chaleur.
● Espaces : en comblant les minuscules espaces entre les composants et les surfaces de refroidissement, les coussinets en silicone garantissent un transfert de chaleur plus efficace, évitant ainsi la surchauffe.
La sélection de la bonne épaisseur d’un coussin thermique en silicone est essentielle pour un transfert de chaleur efficace. Le tampon doit combler l'espace entre le composant générateur de chaleur et le dissipateur thermique sans provoquer de désalignement ou de pression excessive.
● Trop fin : un tampon fin peut ne pas fournir une couverture adéquate, entraînant un mauvais transfert de chaleur et une éventuelle surchauffe.
● Trop épais : un coussinet épais peut empêcher le montage correct du dissipateur thermique, entraînant des problèmes de pression ou un mauvais alignement.
Épaisseur recommandée :
Type de composant | Épaisseur recommandée | Application |
Processeurs et GPU | 1,5 mm à 2 mm | Ordinateurs de bureau, ordinateurs portables, consoles de jeux |
Modules de puissance | 3mm à 5mm | Machines industrielles de grande puissance, automobile |
La conductivité thermique mesure l'efficacité avec laquelle un matériau transfère la chaleur. Plus la conductivité est élevée, plus la chaleur peut être transférée efficacement du composant vers le système de refroidissement.
● Conductivité supérieure : idéal pour les composants hautes performances tels que les PC de jeu et les machines industrielles, où une dissipation thermique rapide et efficace est essentielle.
● Conductivité inférieure : suffisante pour les composants consommant moins d'énergie, tels que les appareils électroniques domestiques et les routeurs.
Les coussinets thermiques en silicone vont généralement de 1 W/(m·K) à 8 W/(m·K). Pour les applications hautes performances, choisissez des tampons avec des indices de conductivité thermique plus élevés (par exemple, 5 à 8 W/(m·K)) pour garantir un refroidissement efficace.
Lorsque vous choisissez un coussin thermique en silicone, gardez ces facteurs à l’esprit pour garantir des performances optimales :
● Taille du composant : mesurez la surface du composant pour vous assurer que le coussin thermique le recouvre complètement sans laisser d'espace.
● Utilisation de l'énergie : les composants haute puissance tels que les processeurs, les GPU et les modules d'alimentation génèrent plus de chaleur et nécessitent des pads avec une conductivité plus élevée.
● Plage de température : assurez-vous que le coussin thermique peut gérer la température de fonctionnement de l'appareil. Les tampons thermiques de Suzhou Volsun sont conçus pour fonctionner entre -40°C et 200°C, ce qui les rend adaptés à une large gamme d'applications, notamment les machines automobiles et industrielles.
Avant d'appliquer un coussin thermique en silicone, il est essentiel de préparer à la fois le composant et le dissipateur thermique pour garantir une conductivité thermique optimale. Toute poussière, vieux matériau thermique ou huile peut interférer avec la capacité du coussin à transférer efficacement la chaleur.
● Nettoyez le composant : utilisez de l'alcool isopropylique (au moins 70 %) et un chiffon non pelucheux pour nettoyer soigneusement le composant. Cela inclut le CPU, le GPU ou toute autre pièce générant de la chaleur.
● Nettoyez le dissipateur thermique : essuyez la surface du dissipateur thermique ou de la surface de refroidissement en utilisant la même solution alcoolisée et le même chiffon. Assurez-vous que les deux surfaces sont sèches et exemptes de contaminants avant de continuer.
Un nettoyage approprié garantit que le tampon en silicone adhère fermement et maximise la dissipation de la chaleur.

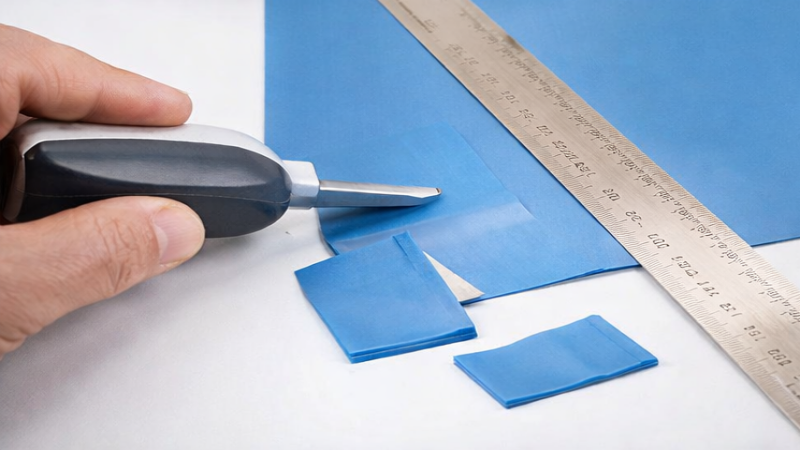

Une fois les surfaces propres, vous devez mesurer la surface requise et couper le tampon thermique pour l'ajuster. Un dimensionnement approprié est essentiel pour un transfert de chaleur efficace.
1. Mesurez la surface : utilisez une règle ou un pied à coulisse pour mesurer l'écart entre le composant et le dissipateur thermique. Le coussin thermique doit couvrir toute la surface sans chevaucher ni laisser de zones exposées.
2. Coupez le coussinet à la taille souhaitée : Si le coussinet n'est pas prédécoupé, utilisez des ciseaux ou un couteau tout usage pour couper le coussinet thermique en silicone aux dimensions requises. Assurez-vous que les bords sont lisses pour éviter les espaces d'air lors de l'installation.
Un tampon thermique correctement dimensionné garantit un contact maximal, ce qui est essentiel pour une dissipation efficace de la chaleur.
Après avoir découpé le pad en silicone à la bonne taille, il est temps de le positionner correctement sur le composant.

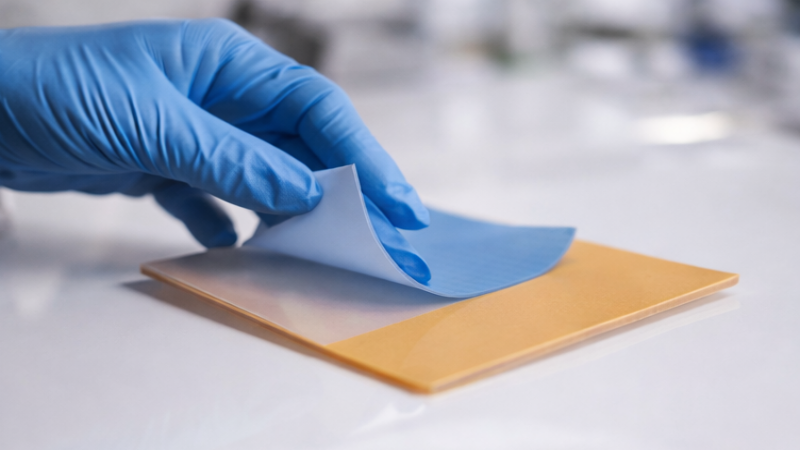

1. Retirez les films protecteurs : la plupart des coussinets thermiques sont livrés avec des films protecteurs des deux côtés. Commencez par retirer une couche du film protecteur.
2. Placez le tampon : alignez le côté exposé du tampon avec le composant, en vous assurant qu'il couvre toute la surface génératrice de chaleur. Appuyez doucement pour éliminer les bulles d'air et assurer un contact uniforme.
3. Retirez le deuxième film : Une fois le tampon en place, retirez soigneusement la deuxième couche protectrice de la face supérieure du tampon.
Le but est de s'assurer que le patin est entièrement en contact avec le composant et qu'il ne reste aucun entrefer.
Une fois le coussin thermique correctement placé, il est important de sécuriser le dissipateur thermique ou le composant de refroidissement pour garantir un transfert de chaleur efficace.
● Positionnez le dissipateur thermique : alignez soigneusement le dissipateur thermique avec le coussin thermique. Il doit reposer uniformément sur le coussin pour maximiser le contact et éviter tout désalignement.
● Appliquez une pression uniforme : fixez le dissipateur thermique en appliquant une pression douce et uniforme. Serrez soigneusement les vis ou les clips, en vous assurant que le dissipateur thermique est fermement fixé, mais pas trop serré, car cela pourrait endommager le composant ou le tampon thermique.
Le choix entre les coussinets thermiques en silicone et la pâte thermique dépend des besoins de votre application. Voici une comparaison des deux :
Fonctionnalité | Tampons thermiques en silicone | Pâte thermique |
Facilité d'application | Facile à appliquer, aucun outil spécial n'est nécessaire | Nécessite de la précision et un épandage soigneux |
Sans gâchis | Pas de gâchis, manipulation facile | Peut être salissant, nécessite un nettoyage |
Conductivité thermique | Conductivité inférieure (1–8 W/(m·K)) | Conductivité plus élevée (4–12 W/(m·K)) |
Adéquation des applications | Idéal pour l'électronique générale et les appareils de faible à moyenne puissance | Idéal pour les processeurs, GPU et systèmes de jeu hautes performances |
Temps d'installation | Rapide et simple | Prend du temps, nécessite de la précision |
Compatibilité des surfaces | Idéal pour les surfaces planes et les espaces modérés | Excellent pour les surfaces inégales, comble les petits espaces |
La pâte thermique est généralement la meilleure option lorsqu’une performance thermique maximale est requise. Il est particulièrement utile dans les scénarios suivants :
● CPU et GPU hautes performances : ces composants génèrent une chaleur importante et nécessitent une conductivité thermique supérieure pour un refroidissement optimal.
● PC de jeu et stations de travail : pour les systèmes soumis à de fortes charges, la pâte thermique offre une meilleure dissipation de la chaleur, aidant ainsi à éviter la surchauffe.
● Composants étroitement emballés : lorsque les composants sont étroitement emballés les uns avec les autres et présentent de petits espaces, la pâte thermique peut remplir efficacement ces espaces et assurer un refroidissement optimal.
Pour les applications générales et les utilisateurs débutants, les coussinets thermiques en silicone offrent plusieurs avantages clés :
● Facilité d'installation : les coussinets en silicone sont simples à installer et ne nécessitent aucun outil ni expertise particulière, ce qui les rend idéaux pour les constructeurs débutants ou les installations rapides.
● Sans gâchis : les tampons en silicone étant secs et préformés, ils sont beaucoup plus faciles à manipuler et à appliquer sans créer de dégâts.
● Suffisant pour les applications de faible à moyenne puissance : pour les composants quotidiens tels que les processeurs ou les modules d'alimentation basse consommation, les coussinets thermiques en silicone assurent une dissipation thermique adéquate sans avoir besoin de pâte thermique haute performance.
Les coussinets thermiques en silicone sont conçus pour des performances durables, mais avec le temps, ils peuvent se dégrader ou perdre de leur efficacité. Il est important de surveiller votre coussin thermique et de le remplacer si nécessaire pour garantir un transfert de chaleur efficace.
Les signes courants indiquant que votre coussin thermique en silicone doit être remplacé incluent :
● Diminution de l'efficacité du refroidissement : si vos composants surchauffent ou fonctionnent à des températures plus élevées que d'habitude, le coussin thermique peut s'être usé, entraînant un mauvais transfert de chaleur.
● Fissures ou dommages visibles : si le coussin est physiquement fissuré, déchiré ou a perdu son élasticité, il n'est plus efficace.
● Compression ou aplatissement : Au fil du temps, les coussinets thermiques peuvent se comprimer et perdre de leur épaisseur, ce qui entraîne une réduction des performances. Si le tampon semble considérablement aplati, il doit être remplacé.
● Vieillissement ou durcissement : Si le tampon a durci ou montre des signes de fragilité, il n'est plus capable de s'adapter correctement à la surface du composant, ce qui a un impact sur la dissipation thermique.
Pour garantir que votre coussin thermique en silicone continue de bien fonctionner, tenez compte des conseils d'entretien suivants :
● Surveiller les températures des composants : vérifiez régulièrement la température de vos composants à l'aide d'outils logiciels. Si vous remarquez une augmentation de la température, cela peut indiquer que le coussin thermique n'est plus efficace.
● Nettoyez les surfaces périodiquement : la poussière, la saleté ou les vieux matériaux thermiques peuvent compromettre l'efficacité du tampon thermique. Nettoyez régulièrement le composant et le dissipateur thermique pour maintenir un bon contact entre les surfaces.
● Assurez-vous d'une installation correcte : lors de l'installation ou de la réinstallation du coussin thermique, assurez-vous qu'il est correctement positionné avec une pression uniforme. Un mauvais alignement ou un contact irrégulier peut entraîner un transfert de chaleur inefficace.
Un entretien approprié contribue à prolonger la durée de vie du coussin thermique et assure une dissipation optimale de la chaleur, évitant ainsi d'éventuels problèmes de surchauffe.
La durée de vie d'un coussin thermique en silicone peut varier en fonction de l'utilisation et des conditions environnementales. Cependant, il est généralement recommandé de remplacer le coussin thermique tous les 1 à 2 ans. Des inspections régulières aideront à déterminer quand le remplacement est nécessaire.
Lors de l'inspection de votre coussin thermique, recherchez les éléments suivants :
● Condition physique : vérifiez s'il y a des fissures, des déchirures ou un aplatissement. Tout dommage visible signifie que le tampon doit être remplacé.
● Compression : Si le coussin a été fortement comprimé et ne remplit plus efficacement l'espace, il est temps de le remplacer.
● Efficacité : Surveillez les températures des composants au fil du temps. Une augmentation de la température, malgré un refroidissement adéquat, signale souvent que le coussin thermique ne fonctionne plus de manière optimale.
Les coussinets thermiques en silicone sont faciles à appliquer et offrent une dissipation thermique efficace. Ils aident à maintenir des températures optimales dans les appareils électroniques, évitant ainsi la surchauffe et améliorant les performances. Suzhou Volsun Electronics Technology Co., Ltd. fournit des coussinets thermiques en silicone de haute qualité, offrant des solutions fiables pour diverses applications. Leurs produits assurent un refroidissement constant, contribuant ainsi à prolonger la durée de vie des composants électroniques.
R : Un coussin thermique en silicone est un matériau de transfert de chaleur utilisé pour dissiper la chaleur entre les composants électroniques et les dissipateurs thermiques, garantissant ainsi une gestion optimale de la température dans les applications industrielles.
R : Sélectionnez un tampon thermique en silicone en fonction de facteurs tels que l'épaisseur, la conductivité thermique et la plage de température du composant. Les appareils hautes performances peuvent nécessiter des tampons avec des indices de conductivité plus élevés.
R : Les coussinets thermiques en silicone nécessitent une inspection périodique pour détecter l'usure ou la compression. Remplacez-les tous les 1 à 2 ans ou lorsque l'efficacité du transfert de chaleur diminue, garantissant ainsi des performances fiables.
R : Oui, les coussinets thermiques en silicone sont durables et économiques dans le temps, offrant une durée de vie plus longue que certaines pâtes thermiques. Ils sont faciles à installer et à entretenir, ce qui les rend idéaux pour une utilisation à long terme en milieu industriel.
