Protéger les moteurs de pompe contre la défaillance des roulements grâce aux bagues de mise à la terre de l'arbre

Découvrez comment les bagues de mise à la terre des arbres protègent les moteurs de pompe des dommages électriques, réduisent les temps d"arrêt et prolongent la durée de vie des équipements dans les systèmes pilotés par VFD.

1. Contexte de l"industrie : l"essor des systèmes de pompes pilotés par VFD

Les systèmes de pompes modernes sont largement utilisés dans des secteurs tels que le traitement de l’eau, le pétrole et le gaz et la fabrication.

Pour améliorer l'efficacité, de nombreuses pompes s'appuient désormais sur des entraînements à fréquence variable (VFD) . Si les VFD réduisent la consommation d’énergie, ils introduisent également de nouveaux défis électriques.

L'un des problèmes les plus négligés est la tension de l'arbre et le courant des roulements..

2. Pourquoi les moteurs de pompe sont à risque

Les moteurs entraînés par VFD génèrent des composants de tension haute fréquence qui créent des courants d"arbre via un couplage capacitif.

Dans les systèmes de pompes fonctionnant en continu, cela conduit à :

• Décharge électrique répétée à l"intérieur des roulements

• Dommages superficiels progressifs

• Panne de lubrification

• Arrêts inattendus

Étant donné que les pompes fonctionnent souvent 24 heures sur 24 et 7 jours sur 7 , même les dommages mineurs s'accumulent rapidement.

3. Le coût réel : temps d"arrêt et maintenance

Dans les applications de pompes, l’impact d’une défaillance des roulements va au-delà des coûts de réparation :

• Interruptions de production

• Perte de pression du système

• Augmentation de la fréquence de travail et de maintenance

Dans les environnements critiques tels que l’approvisionnement en eau ou le traitement industriel, les temps d’arrêt peuvent entraîner des pertes opérationnelles importantes.

4. Limites des solutions conventionnelles

Les approches traditionnelles, telles que la mise à la terre des brosses ou des composants revêtus, se heurtent souvent à des difficultés dans les environnements de pompe :

• Usure et instabilité dans le temps

• Efficacité réduite dans des conditions pétrolières ou humides

• Exigences de maintenance plus élevées

Ces limitations les rendent impropres à un fonctionnement continu à long terme.

5. Solution Volsun : protection électrique fiable

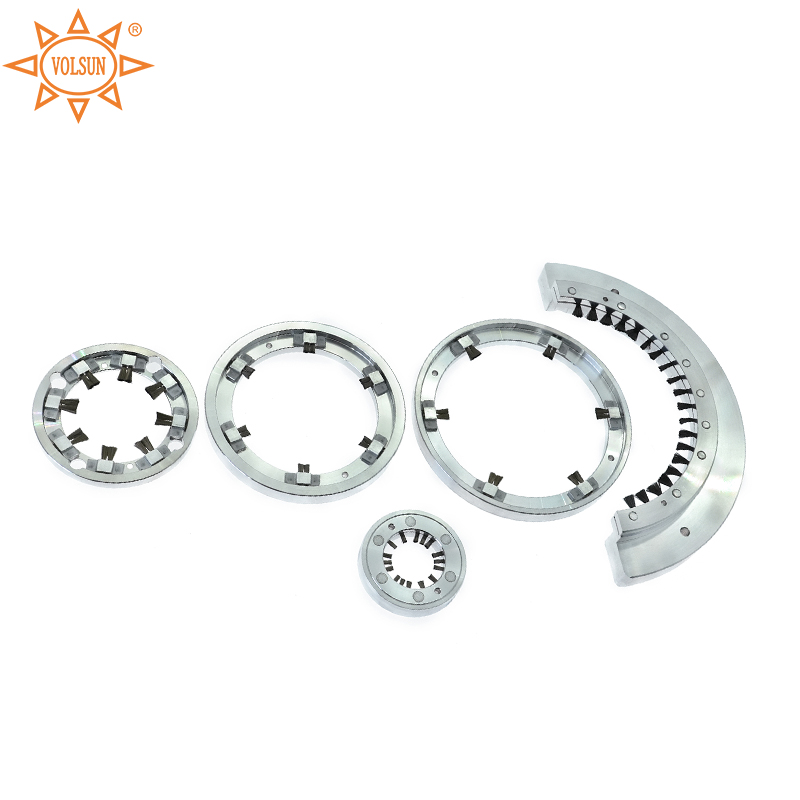

L' anneau de mise à la terre de l'arbre offre une solution plus stable et durable.

Installé à proximité du roulement du moteur, il crée un chemin contrôlé pour la décharge électrique, empêchant le courant de traverser le roulement.

Ses principales caractéristiques comprennent :

• Résistance faible et stable (dynamique ≤10Ω)

• Fort contact des fibres avec la tige

• Longue durée de vie avec une dégradation minimale des performances

6. Avantage supplémentaire : perte d’énergie réduite

Un avantage souvent négligé est le faible couple de traînée.

La structure optimisée de Volsun minimise la friction entre la fibre et l"arbre, réduisant ainsi la charge supplémentaire sur le moteur.

Cela contribue à :

• Efficacité énergétique améliorée

• Pertes opérationnelles réduites

7. Résultats de l"application : fonctionnement de la pompe plus stable

Après avoir installé la bague de mise à la terre de l"arbre, le moteur de la pompe fonctionne avec une stabilité considérablement améliorée. Les dommages causés par les décharges électriques à l"intérieur des roulements sont efficacement éliminés, ce qui réduit directement l"usure et prolonge la durée de vie des roulements.

Dans les environnements à service continu tels que les usines de traitement de l’eau et les systèmes de circulation industriels, cette amélioration devient encore plus évidente. Les intervalles de maintenance sont prolongés, les arrêts imprévus sont minimisés et la disponibilité globale du système est augmentée.

Pour les opérateurs, cela se traduit par des coûts de maintenance réduits, une consommation réduite de pièces de rechange et des performances système plus prévisibles. Au fil du temps, la bague de mise à la terre de l"arbre s"avère être une solution rentable pour garantir une fiabilité à long terme dans les applications de pompes entraînées par VFD.

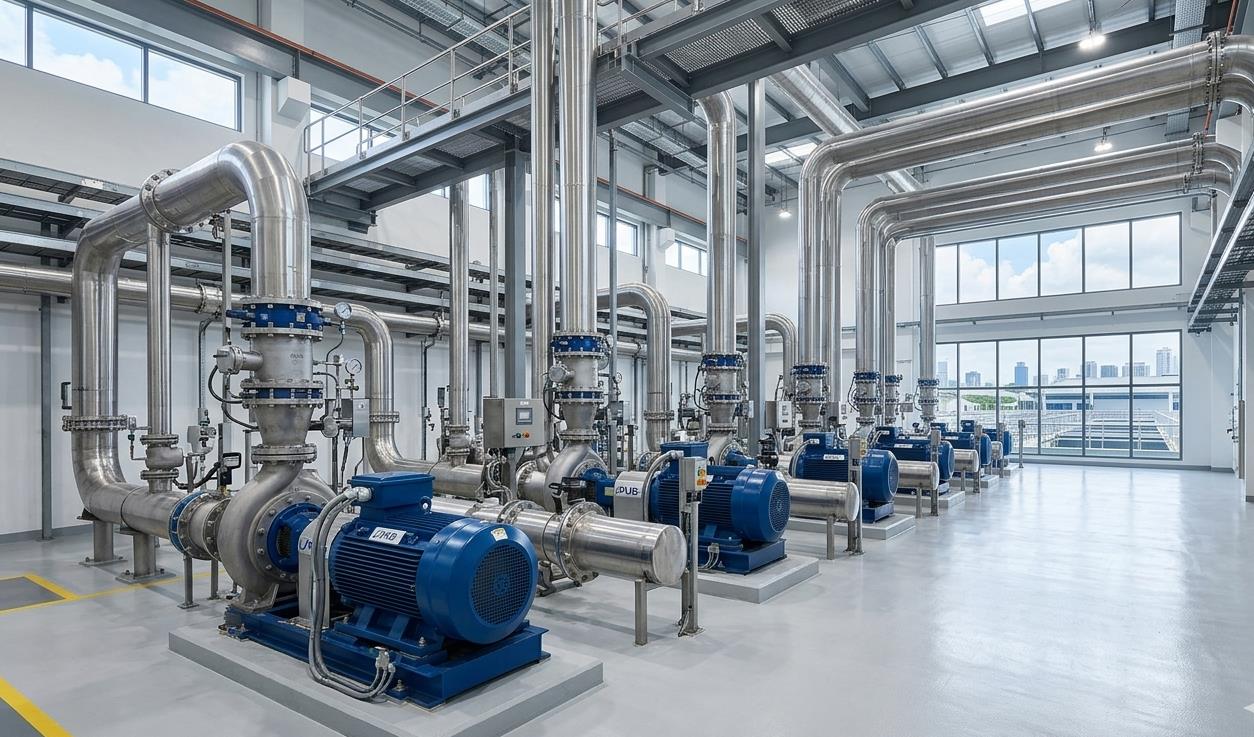

8. Applications de pompe appropriées

Cette solution est largement applicable à :

• Systèmes de traitement de l"eau

• Pompes de circulation industrielles

• Systèmes de transfert de pétrole et de gaz

• Systèmes de pompage CVC

À mesure que les systèmes de pompes dépendent de plus en plus de la technologie VFD, la protection électrique devient essentielle.

Une solution fiable de mise à la terre de l"arbre protège non seulement les roulements, mais garantit également un fonctionnement stable et efficace du système dans le temps.

FAQ :

1. Pourquoi les moteurs de pompes souffrent-ils souvent de dommages aux roulements ?

De nombreux systèmes de pompe utilisent des VFD pour contrôler la vitesse. Ces entraînements génèrent des tensions haute fréquence qui peuvent créer des courants d’arbre susceptibles de traverser les roulements et de provoquer des dommages électriques.

2. Quels sont les signes de dommages électriques dans les roulements de la pompe ?

Les signes courants incluent un bruit inhabituel, une augmentation des vibrations, une efficacité réduite et une défaillance prématurée des roulements. Ces problèmes apparaissent souvent progressivement mais s"aggravent avec le temps.

3. Pourquoi les pompes entraînées par VFD sont-elles plus vulnérables ?

Les VFD introduisent des fréquences de commutation qui créent un couplage capacitif à l"intérieur du moteur. Cela rend la tension et le courant de l"arbre plus probables par rapport aux systèmes électriques traditionnels.

4. Quel est l"impact d"une défaillance des roulements dans les systèmes de pompes ?

Dans les applications de pompes, une défaillance des roulements peut entraîner l"arrêt du système, une interruption du débit de fluide et une augmentation des coûts de maintenance, en particulier dans les environnements de fonctionnement continu.

5. Les méthodes de mise à la terre traditionnelles sont-elles suffisantes pour les pompes ?

Les solutions traditionnelles telles que les brosses ou les revêtements peuvent s"user ou perdre de leur efficacité, notamment dans les environnements humides ou huileux. Cela les rend moins fiables pour une utilisation à long terme.

6. Comment une bague de mise à la terre d"arbre protège-t-elle les moteurs de pompe ?

Il fournit un chemin contrôlé et à faible résistance pour le courant de l"arbre, lui permettant de s"écouler en toute sécurité vers la terre au lieu de traverser le roulement.

7. Qu"est-ce qui rend l"anneau de mise à la terre de l"arbre de Volsun adapté aux systèmes de pompe ?

Volsun utilise des fibres de carbone métallisées qui maintiennent un contact stable avec l"arbre, garantissant des performances constantes même en fonctionnement continu.

8. L"anneau de mise à la terre de l"arbre augmente-t-il la consommation d"énergie ?

Non. Le produit est conçu avec un faible couple de traînée, ce qui signifie qu’il a un impact minimal sur l’efficacité du moteur et peut même contribuer à réduire les pertes d’énergie inutiles.

9. À quelle fréquence l’anneau de mise à la terre de l’arbre nécessite-t-il un entretien ?

Dans des conditions normales, il est conçu pour ne nécessiter aucun entretien pendant toute la durée de vie du moteur, réduisant ainsi le besoin d"inspections ou de remplacements fréquents.

10. Quels types de pompes peuvent bénéficier de cette solution ?

Cette solution convient à une large gamme de systèmes de pompes, notamment le traitement de l"eau, le traitement industriel, la circulation CVC et les applications pétrolières et gazières.
