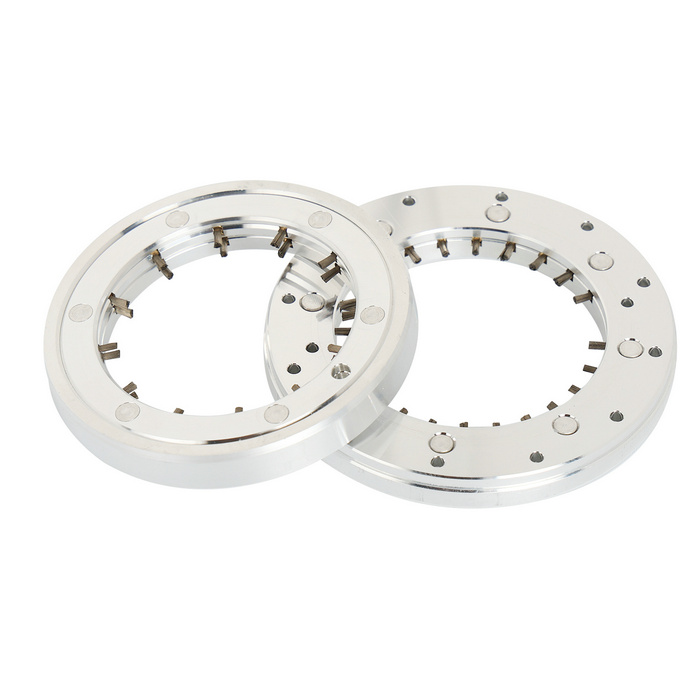

Comment les bagues de mise à la terre d'arbre protègent les roulements de votre moteur électrique

Un anneau de mise à la terre de l'arbre offre un chemin sûr pour la tension de l'arbre. Cela aide à protéger les roulements de votre moteur contre une défaillance trop précoce. Les moteurs équipés de VFD reçoivent souvent un courant électrique supplémentaire. Ce courant supplémentaire peut endommager les roulements. Plus de 40 % des problèmes de moteur surviennent à cause de la défaillance des roulements à cause de ces courants. Les anneaux de mise à la terre de l'arbre éloignent l'électricité nocive. Cela réduit l’usure et les vibrations. Votre moteur dure plus longtemps et nécessite moins de réparations. L’utilisation de dispositifs de mise à la terre de l’arbre est un moyen intelligent de protéger votre moteur.

Astuce : L'achat de bagues de mise à la terre d'arbre permet aux roulements de durer plus longtemps et permet à vos machines de fonctionner correctement.

Points clés à retenir

• Les bagues de mise à la terre de l'arbre aident à protéger les roulements du moteur . Ils permettent aux courants électriques vagabonds de circuler en toute sécurité. Cela réduit l’usure et aide les moteurs à durer plus longtemps.

• Les courants vagabonds peuvent provoquer une érosion électrique. Cela peut endommager considérablement les roulements. Cela peut entraîner des réparations coûteuses et une perte de temps.

• Les anneaux de mise à la terre de l'arbre sont très importants pour les moteurs équipés d'entraînements à fréquence variable (VFD). Les VFD rendent la défaillance des roulements plus probable.

• Il est important de vérifier et d’entretenir souvent les bagues de mise à la terre de l’arbre. Cela garantit qu’ils fonctionnent bien. Cela aide à arrêter les problèmes moteurs inattendus.

• Il est important L’installer correctement peut permettre d’économiser de l’argent sur les réparations. Cela permet également aux moteurs de fonctionner mieux et de manière plus fiable. de choisir la bonne bague de mise à la terre de l'arbre .

Prévenir la défaillance des roulements

Pourquoi les roulements échouent dans les moteurs électriques

Les roulements des moteurs électriques peuvent tomber en panne pour de nombreuses raisons. Certaines causes courantes sont :

• Installation et configuration incorrectes

• Pas assez de lubrification ou graisse sale

• Érosion électrique

• Vibration

• Pas assez de charge

L'érosion électrique est un gros problème. Lorsque le moteur tourne, des courants électriques vagabonds peuvent traverser les roulements. Ces courants produisent de minuscules étincelles à l’intérieur du roulement. Au fil du temps, ces étincelles endommagent la surface d’appui. Ces dommages sont appelés usinage par électroérosion, ou EDM. Au début, vous n’entendrez peut-être rien d’anormal. Mais les dégâts ne cessent de s’aggraver. Si vous ne le réparez pas, les réparations coûteront cher et votre machine risque de cesser de fonctionner.

Une bague de mise à la terre de l'arbre aide à protéger les roulements. Cela donne à l’électricité un chemin sûr à suivre. Cela empêche la tension de s’accumuler sur l’arbre. La bague éloigne les courants nocifs des roulements. Cela offre une meilleure protection et aide le moteur à durer plus longtemps.

Remarque : La norme NEMA MG1-2009 indique que les tensions de l'arbre peuvent envoyer de mauvais courants à travers les roulements du moteur. Ces courants peuvent provoquer des piqûres et des rayures. Les anneaux de mise à la terre de l'arbre arrêtent ce type de dommages et ne nécessitent aucun soin particulier.

Risques liés aux VFD et aux courants d'arbre

Les entraînements à fréquence variable, ou VFD, aident à contrôler la vitesse de rotation d'un moteur. Mais ils rendent également plus probable la défaillance des roulements. Les VFD utilisent des changements de tension rapides et des signaux haute fréquence. Ces signaux créent des tensions à l'intérieur du moteur. Les tensions s'accumulent sur l'arbre et le rotor. Lorsque la tension devient élevée, elle saute à travers les roulements. Ce saut provoque des dégâts EDM.

Les moteurs équipés de VFD ont un risque plus élevé de défaillance des roulements. Des études montrent qu'environ 41 % des pannes de moteur proviennent de courants de roulement provoqués par les VFD. Vous devez résoudre ce problème pour que vos machines continuent de fonctionner correctement.

Les dispositifs de mise à la terre de l'arbre , comme les anneaux de mise à la terre de l'arbre, aident à résoudre ce problème. Ces anneaux ont des fibres spéciales qui touchent la tige. Ils offrent aux courants vagabonds une issue sûre. Les anneaux éloignent l'électricité des roulements. Cela empêche l’accumulation de tension et évite les dommages avant qu’ils ne commencent.

Des exemples concrets montrent les avantages. Par exemple, une usine de papier du Midwest a installé des bagues de mise à la terre AEGIS sur ses moteurs. Après cela, ils ont dépensé moins d’argent en réparations et ont eu moins de temps d’arrêt. Les moteurs ont fonctionné pendant plus de deux ans sans avoir besoin de nouveaux roulements. Les contrôles ont montré que la tension de l'arbre restait inférieure à 5 volts. Cela signifie que les anneaux ont fait du bon travail en éloignant les courants nocifs.

Voici un tableau simple montrant comment les bagues de mise à la terre des arbres aident les moteurs à durer plus longtemps et à mieux fonctionner :

Lorsque vous utilisez des dispositifs de mise à la terre d’arbre, vous contribuez à stopper la défaillance des roulements. Vous économisez de l’argent, évitez les temps d’arrêt et maintenez le bon fonctionnement de vos machines.

Comment fonctionnent les anneaux de mise à la terre de l'arbre

Conception conductrice en microfibre

L'anneau de mise à la terre de l'arbre fonctionne grâce à sa conception spéciale. Il contient des milliers de minuscules microfibres conductrices. Ces microfibres touchent l'arbre du moteur. Ils constituent un chemin sûr pour les courants vagabonds. Ce chemin permet à l’électricité de passer de l’arbre au châssis du moteur. La conception utilise l’ionisation pour aider les électrons à se déplacer plus rapidement. Cela aide l'anneau à se débarrasser des courants haute fréquence des VFD.

Voici un tableau qui explique le fonctionnement de la conception de l'anneau d'arbre conducteur en microfibre  :

• La bague de mise à la terre de l'arbre éloigne le courant de l'arbre des roulements. Il donne un chemin sûr depuis l’arbre jusqu’au cadre.

• Il utilise l’ionisation pour aider les électrons à se déplacer plus rapidement.

• La conception permet d’éliminer les courants haute fréquence des VFD.

La conception en microfibre offre de nombreux endroits pour que le courant puisse sortir. Chaque point aide à éloigner les mauvais courants des roulements. Cela signifie une meilleure protection des roulements et moins de risques de dommages électriques.

Arcs de tension dissipants

Lorsqu'un moteur utilise un VFD, une tension peut s'accumuler sur l'arbre. Si la tension devient trop élevée, elle peut sauter à travers le roulement. Ce saut est appelé arc de tension. Les arcs de tension peuvent créer des piqûres et des marques sur le roulement. Cela peut entraîner une défaillance du roulement.

Les anneaux de mise à la terre de l'arbre arrêtent cela avant que cela ne se produise. L'anneau donne à la tension un moyen sûr de quitter l'arbre. Il envoie la tension au châssis du moteur puis à la terre. Cela empêche la tension de s'accumuler et empêche la formation d'arcs.

• Les anneaux de mise à la terre de l'arbre AEGIS arrêtent les dommages électriques aux roulements. Ils offrent un chemin à faible résistance de l’arbre au cadre.

• Ils éliminent la tension de l'arbre avant qu'elle ne puisse provoquer un arc électrique.

• Les anneaux de mise à la terre de l'arbre Aegis éloignent les mauvaises tensions des roulements.

• Cela envoie la tension à la terre à travers le châssis du moteur. Cela protège les roulements des dommages.

Vous aurez moins de temps d’arrêt et moins de réparations grâce aux bagues de mise à la terre de l’arbre. Vos repères durent plus longtemps. Votre moteur reste fiable.

Détourner les courants nocifs

Les dispositifs de mise à la terre de l'arbre aident à assurer la sécurité de votre moteur. Ils éloignent les courants nocifs des roulements. Cela arrête les dommages électriques et aide à empêcher les roulements de tomber en panne. L'anneau de mise à la terre de l'arbre permet au courant d'aller directement à la terre. Vous n'avez pas à vous soucier du courant qui traverse les roulements.

Vous vous demandez peut-être comment les anneaux de mise à la terre de l'arbre se comparent à d'autres appareils comme les balais de charbon. Les deux donnent un chemin pour le courant de l’arbre. Mais la conception en microfibre des bagues de mise à la terre des arbres présente des avantages évidents.

La conception en microfibre des anneaux de mise à la terre de l'arbre permet au courant de l'arbre de circuler, comme les conceptions à balais de carbone. Mais il peut avoir des problèmes d’usure et d’entretien. Cela peut également nuire à l’isolation des systèmes d’entraînement électrique.

Certains dispositifs avancés de mise à la terre d'arbre, comme les kits de protection de roulement (BPK), utilisent des brosses en graphite argenté. Ces brosses ont une résistance encore plus faible que les anneaux en fibre de carbone. Ils durent plus longtemps et sont plus faciles à installer et à entretenir. Lors des tests, les BPK ont montré une tension d'arbre bien inférieure à celle des anneaux en fibre de carbone. Cela signifie qu’ils protègent mieux contre les courants d’arbre.

Pourtant, les bagues de mise à la terre des arbres restent un choix populaire. Ils sont faciles à mettre en place et nécessitent peu d’entretien. Vous pouvez leur faire confiance pour assurer la sécurité de vos roulements et réduire le risque de temps d'arrêt coûteux.

Choisir des dispositifs de mise à la terre d'arbre

Types d'anneaux de mise à la terre d'arbre

Il existe différentes bagues de mise à la terre d'arbre que vous pouvez choisir pour votre moteur. Chaque type fonctionne mieux pour certains travaux et façons de les réaliser. Voici un tableau qui montre les principaux types et ce qu'ils font :

Les anneaux brisés sont utiles si votre moteur est toujours connecté à d'autres machines. Les anneaux solides sont meilleurs lorsque vous réparez ou installez un nouveau moteur. Les bagues à ajustement serré nécessitent des travailleurs qualifiés et des outils spéciaux.

Si votre moteur est puissant ou utilise une puissance élevée, choisissez les anneaux de mise à la terre de l'arbre AEGIS . Ces anneaux protègent les moteurs équipés de variateurs de fréquence. Ils aident à arrêter les problèmes de roulement. Pour les gros moteurs, la série AEGIS PRO offre une protection solide aux générateurs et aux turbines.

Conseils d'application et d'installation

Vous voulez que les anneaux de mise à la terre de votre arbre fonctionnent correctement. Voici quelques conseils pour vous aider :

• N'utilisez plus d'anciennes bagues. Mettez-en de nouveaux s'ils sont cassés.

• Vérifiez votre travail avec un testeur pour vous assurer qu'il fonctionne.

• N'utilisez pas de colle qui ne laisse pas passer l'électricité. Cela empêche l'anneau de fonctionner.

• Pour les moteurs de plus de 100 CV, gardez un roulement séparé et placez la bague de l'autre côté.

• Choisissez des kits avec de bons matériaux comme le graphite argenté ou la fibre de carbone.

• Gardez l'endroit propre. La saleté, la rouille ou la graisse peuvent empêcher la bague de fonctionner correctement.

• Assurez-vous que votre moteur est mis à la terre pour ne pas avoir de problèmes.

Astuce : les kits de mise à niveau vous permettent d'ajouter des anneaux de mise à la terre d'arbre aux moteurs que vous possédez déjà. Ils aident à stopper les nouveaux problèmes mais ne peuvent pas réparer les anciens dégâts.

Maintenance et tests

Vérifiez souvent les bagues de mise à la terre de votre arbre pour qu'elles continuent de fonctionner. Ajoutez-les à vos contrôles réguliers. Faites attention à la saleté ou à la graisse. Ces choses peuvent bloquer l’anneau et l’empêcher de fonctionner.

Testez l'anneau après l'avoir mis en place. Utilisez une sonde spéciale avec de minuscules fibres pour vérifier la tension de l'arbre pendant que le moteur tourne. Un oscilloscope portable d'au moins 100 MHz donne de bons résultats. Vous pouvez également effectuer des tests de vibration et des caméras thermiques pour un contrôle complet.

• Regardez souvent les anneaux de mise à la terre.

• Faites attention à la saleté ou à la graisse.

• Vérifiez la tension de l'arbre au démarrage ou après la réparation.

L'utilisation de bagues de mise à la terre d'arbre coûte moins cher que l'achat de nouveaux roulements s'ils se cassent. Les anneaux vous aident à dépenser moins en réparations et à faire fonctionner votre moteur plus longtemps. Ils protègent également mieux les roulements et aident votre moteur à durer.

Vous pouvez protéger les roulements de votre moteur avec une bague de mise à la terre d'arbre. Ce dispositif empêche les décharges électriques d'endommager les roulements. Cela vous aide également à dépenser moins en réparations. Vous devez choisir la bague de mise à la terre adaptée à votre moteur. Assurez-vous de le mettre avec soin. Vérifiez souvent la bague pour aider votre moteur à durer plus longtemps. Des contrôles réguliers vous aident à éviter les pannes soudaines.

Tout d’abord, recherchez les courants vagabonds dans votre moteur. Choisissez une bonne bague de mise à la terre pour vos besoins. Placez l'appareil sur le moteur dans le bon sens. Regardez comment cela fonctionne après l'avoir installé. Testez souvent la tension de l’arbre pour vous assurer qu’elle est sûre. Gardez la zone autour de l'anneau propre. Ces étapes aident votre moteur à durer plus longtemps et vous permettent d'économiser de l'argent.

FAQ

Qu'est-ce qu'une bague de mise à la terre d'arbre ?

Un anneau de mise à la terre d'arbre est un dispositif qui touche l'arbre de votre moteur. Il donne aux courants électriques vagabonds un chemin sûr vers la terre. Cela aide à protéger les roulements de votre moteur contre les dommages électriques.

Comment savoir si mon moteur a besoin d’une bague de mise à la terre d’arbre ?

Si votre moteur utilise un entraînement à fréquence variable (VFD), vous devez utiliser une bague de mise à la terre d'arbre. Vous pourriez également en avoir besoin si vous constatez une défaillance précoce des roulements ou si vous entendez des bruits inhabituels.

Puis-je installer moi-même une bague de mise à la terre d’arbre ?

Vous pouvez installer de nombreux anneaux de mise à la terre d'arbre avec des outils de base. Suivez toujours les instructions du fabricant. Pour les gros moteurs, vous aurez peut-être besoin de l’aide d’un technicien qualifié.

À quelle fréquence dois-je vérifier la bague de mise à la terre de mon arbre ?

• Vérifiez la bague de mise à la terre de votre arbre lors de l'entretien régulier du moteur.

• Recherchez la saleté, la graisse ou l'usure.

• Testez la tension de l’arbre si vous remarquez des problèmes.

Les bagues de mise à la terre de l'arbre nécessitent-elles un entretien ?

Les bagues de mise à la terre de l'arbre nécessitent peu d'entretien. Vous devez les garder propres et vérifier leur usure. Remplacez-les si vous constatez des dommages ou s'ils ne fonctionnent plus correctement.
